Решения для зерновых сеялок

Решения для пневмосеялок.

Модульность платформы и широкий ряд компонентов сделали Topcon мировым лидером в точном управлении пневмосеялками. Консоли X23, X25 и X35 совместимы с прикладными контроллерами Apollo, что обеспечивает непревзойдённую точность и управление процессом сева. Сочетая контроль расхода, планирование маршрута, контроль секций, высокую точность управления GNSS и полный контроль сельскохозяйственных данных, Topcon задаёт новые стандарты на рынке сеялок.

Подробнее о системе

Решения для пневмосеялок

РЕШЕНИЯ TOPCON ДЛЯ МОНИТОРИНГА И УПРАВЛЕНИЯ НОРМОЙ ВЫСЕВА ЗЕРНОВЫХ СЕЯЛОК

Решение Topcon объединяет мониторинг, управление нормой высева, секционный контроль и интеграцию с ISOBUS-оборудованием. Поддерживаются функции управления расходом (RC), секциями (SC) и задачами ISO (TC), а также работа с картами заданий, что позволяет точно дозировать внесение продукта, снижать перекрытия и повышать качество сева.

Универсальный терминал (UT) на основе ISOBUS

ISOBUS позволяет подключать контроллеры агрегатов к консолям Topcon для управления их функциональностью через экран универсального терминала. Универсальный (ранее известный как виртуальный) терминал X23/25/35 поддерживает прямое управление контроллерами сажалки, сеялки и опрыскивателя на основе стандарта ISO11783 без дополнительных настроек (plug-and-play). Консоли также поддерживают управление расходом (RC), секциями (SC) и задачами ISO (TC) для ISO-совместимых контроллеров, поддержку до 200 секций агрегата, активацию режима ISO Ground и передачу GPS-сообщений NMEA2000 по ISOBUS для оборудования без датчика скорости.

Единый терминал вместо нескольких мониторов

Если контроллеры ваших агрегатов поддерживают стандарт ISOBUS, вы можете отказаться от многочисленных мониторов в кабине трактора и использовать только одну консоль Topcon X23, X25 или X35. Проверить доступные функции компонентов вашего оборудования можно в базе AEF ISOBUS.

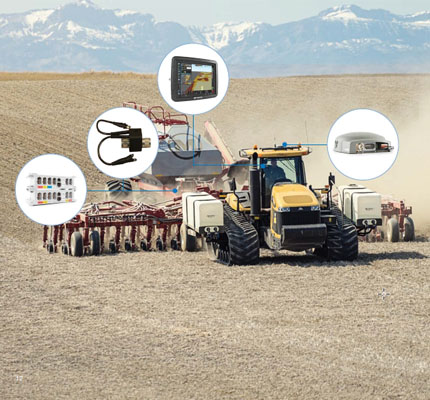

Размещение на машине

Консоль Topcon X23/X25/X35 размещается в кабине трактора и становится единым центром управления сеялкой и смежным оборудованием.

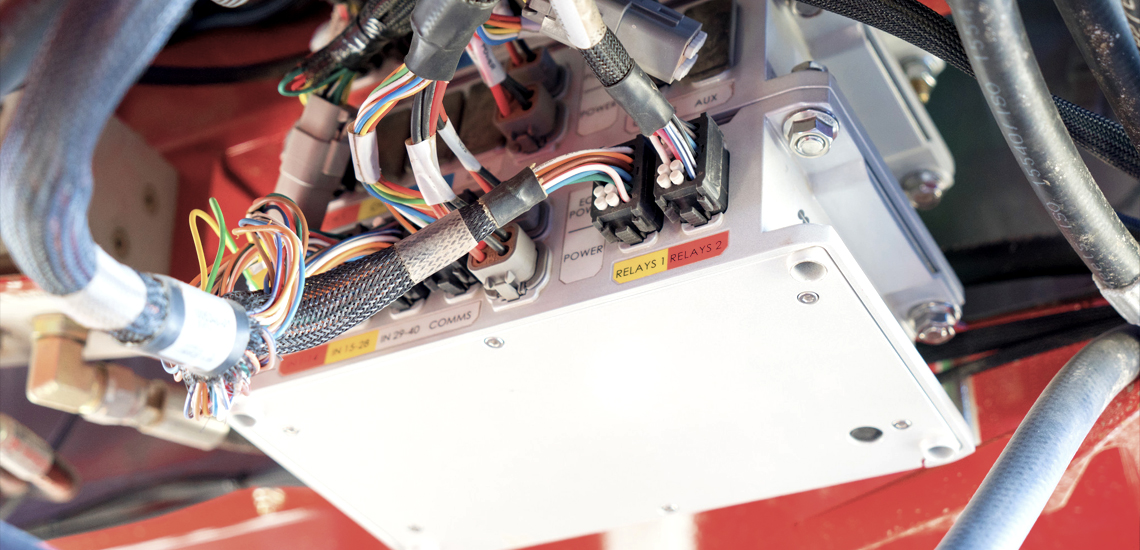

Контроллеры Apollo, Artemis и другие ISOBUS-совместимые модули устанавливаются на агрегате и подключаются к сети ISOBUS, что обеспечивает централизованное управление, точный контроль нормы высева и секций, а также передачу данных для последующего анализа.

Компоненты системы

1. Универсальный терминал (UT) на основе ISOBUS

ISOBUS позволяет подключать контроллеры агрегатов к консолям Topcon для управления их функциональностью через экран универсального терминала. Универсальный терминал X23/25/35 поддерживает прямое управление контроллерами сажалки, сеялки и опрыскивателя на основе стандарта ISO11783 в режиме plug-and-play.

Консоли поддерживают функции RC/SC/TC для ISO-совместимых контроллеров, работу до 200 секций агрегата, режим ISO Ground и передачу GPS-сообщений NMEA2000 по ISOBUS для оборудования без датчика скорости. Это позволяет отказаться от нескольких мониторов в кабине и работать через единый интерфейс.

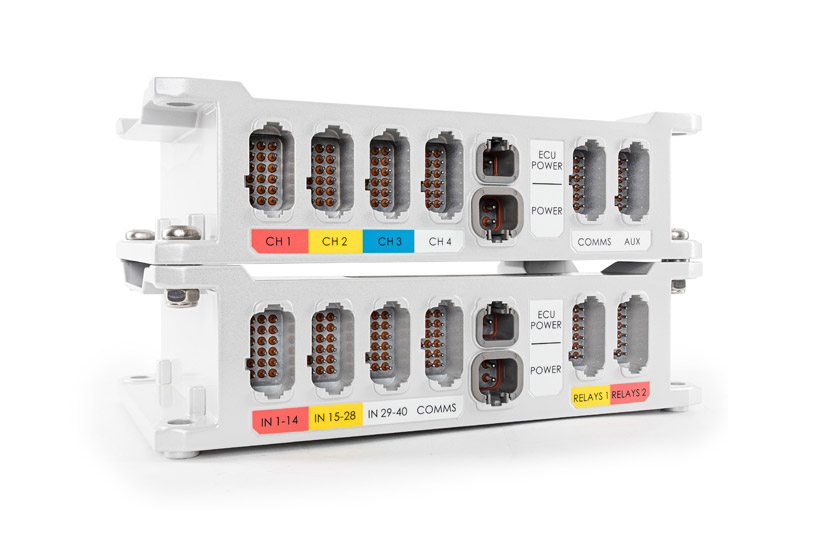

2. Контроллеры Apollo СМ-40 и EM-24

Электронные блоки Apollo просты в установке и использовании, обладают модульной компоновкой, защищены от воздействия окружающей среды и соответствуют требованиям ISO.

Apollo поддерживает до 8 каналов управляемой подачи продукта и может одновременно дозировать жидкие, сыпучие продукты и NH3 с контролем переменного расхода. Независимый секционный контроль на каждом сошнике доступен одновременно для жидких и сыпучих продуктов, а также NH3, с возможностью мониторинга засорения более чем 100 воздухопроводов.

Полнофункциональный ISO-клиент обеспечивает работу Apollo в стандартизованной сети ISOBUS, включая мониторинг засорения и отображение до 4 баков или бункеров на ISO-совместимых терминалах. Контроллер задач поддерживает дополнительные функции, включая управляемый переменный расход. Конструкция из цельнометаллических модулей без движущихся частей и сварных соединений повышает надёжность, а светодиодная индикация ускоряет диагностику.

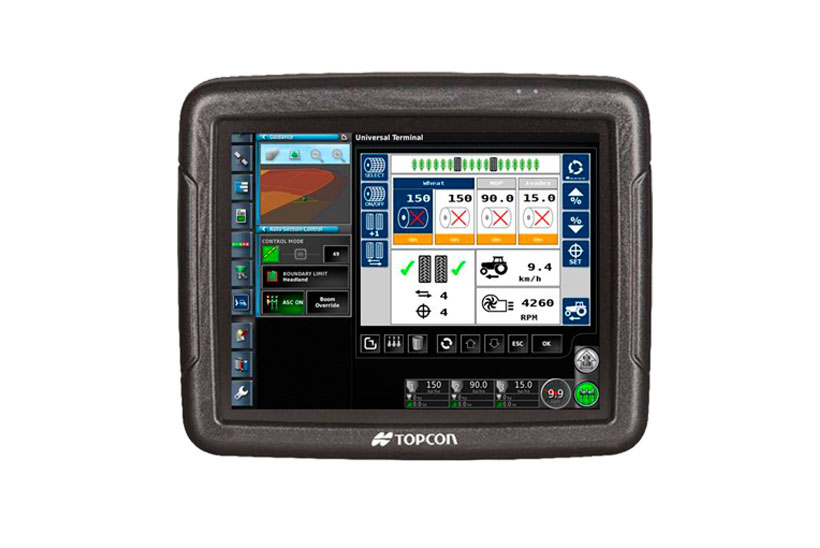

3. Система Artemis

Система предназначена для модернизации и автоматизации зерновых пневматических сеялок с механическим приводом высевающих аппаратов. Artemis поддерживает до четырёх электромоторов, создание симметричной и асимметричной технологической колеи, датчики уровня продукта в бункере, контроль оборотов вентиляторов и валов высевающих катушек, а также датчики забивания воздухопроводов.

Эта ISOBUS-совместимая многоканальная система электрического привода удовлетворяет требованиям современного сплошного сева. Контроллеры Artemis, работающие с универсальными терминалами (в том числе Topcon X23/X25/X35), обеспечивают пропорциональное управление по скорости движения и конфигурируются для одновременного контроля до четырёх продуктов (семена, гранулированные удобрения, почвенные СЗР).

Функция предпусковой подготовки подаёт продукт к сошникам до начала движения сеялки, исключая пропуски на старте. Поддерживаются переменный расход, быстрая калибровка нормы высева, работа по импортированным картам заданий и построение карт фактического расхода в реальном времени.

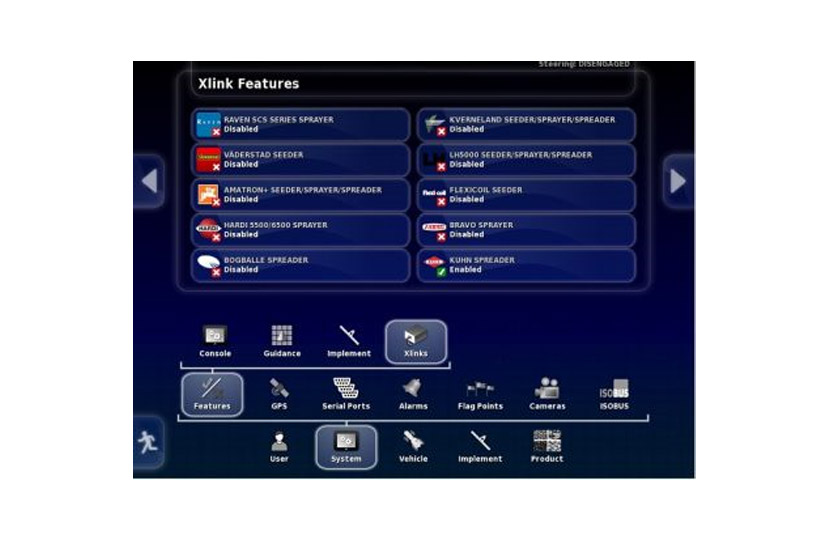

4. Интерфейс XLinks

XLinks позволяет выводить на консоль X25/35 экран управления контроллера орудия стороннего производителя, а также добавить автоматическое управление секциями (ASC) и переменную норму внесения (VRC) к функционалу существующего оборудования.

Благодаря XLinks можно заменить множество мониторов навесного и прицепного оборудования одной консолью Topcon X25/35, упростив работу оператора и повысив управляемость технологических процессов.
